核心功能与优势

1. 超大检测幅面

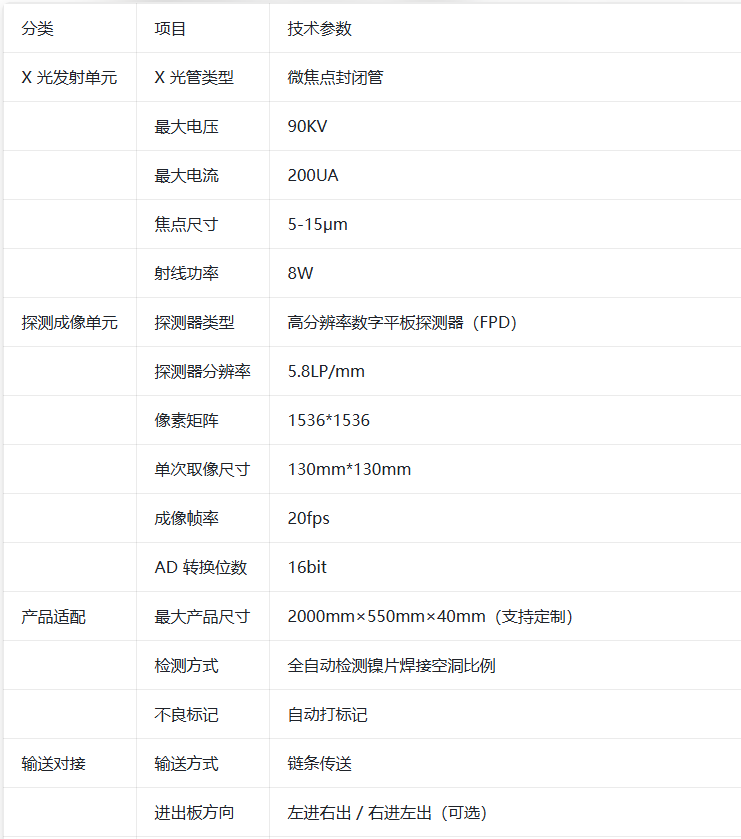

   最大支持 2000mm×550mm×40mm 超长板材检测，专为储能、新能源 CCS、工控大板量身打造，支持非标尺寸定制。



2. 高端成像配置



   搭载 90KV/5μm 微焦点封闭射线源，配合高分辨率数字平板探测器，成像清晰，微小内部缺陷一览无余。



3. AI 智能检测算法

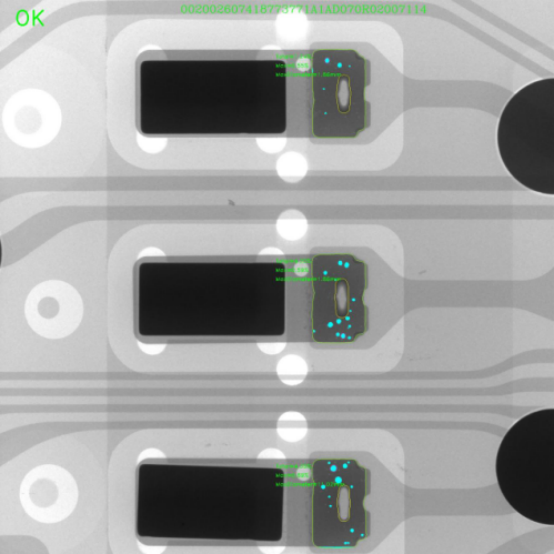

   内置自主研发图像处理系统，支持单图多点同步检测，单点检测效率≤0.8 秒，可自动计算焊点空洞占比，精准判定良品与不良品。



4. 自动化集成能力

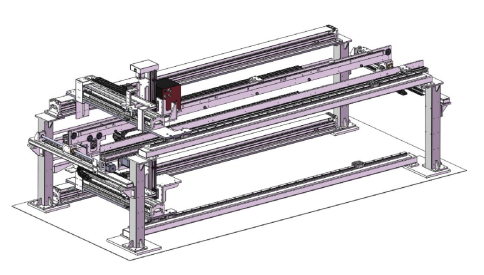

   标配链条式在线输送、轨道自动调宽，集成扫码机构与不良品自动打标机构，可无缝对接前后段产线，实现全流程无人化作业。



5. 便捷程序编辑

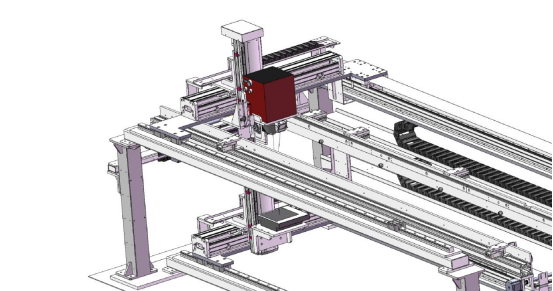

   支持多点位 CNC 定位编辑，可保存多套产品检测程序，产品换型一键调用，大幅提升换线效率。

6. 多重安全防护



   采用钢 / 铅 / 钢板多层屏蔽结构，搭配门体安全互锁、进出口安全光栅、实时辐射监测，射线泄漏量＜1μSv/h，通过 FDA 及国内辐射安全认证，使用安全可靠。

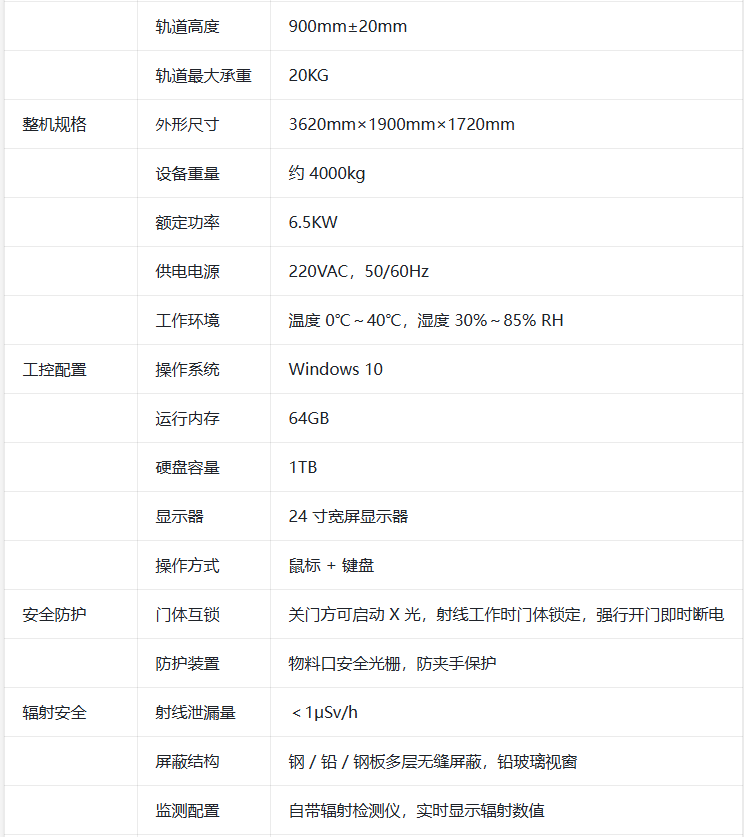

7. 工业级稳定配置



   高配工控主机、大内存 + 大容量硬盘，搭配 24 寸高清显示器，操作流畅，数据存储稳定，满足长期量产使用需求。

检测范围与能力

• ·主要检测项目：焊点气泡、空洞比例测算、接插件短路、内部焊接异常等隐性缺陷

• ·检测模式：在线全自动检测，自动识别、数据记录、不良位置标注

• ·辅助功能：CNC 多点定位、程序保存调用、箭头 / 文字注释标注、不良品自动打标

• ·可选配置：复判站功能，满足不良品二次复检需求

应用领域

广泛应用于新能源 CCS 汇流板、超长储能 PCB、汽车电子、工业控制大板、电源模块等行业，主打 2 米大尺寸线路板在线探伤场景，适用于 SMT 全自动化量产产线，对 BGA、QFN、铜排、镍片焊接等部位做内部缺陷检测。
