KNK-KS2000 2 米 3D SPI 锡膏检测设备

型号

KS2000

检查PCB参数

最大板尺寸 (X x Y)

2000mm x 460mm

最小板尺寸 (Y x X)

50mm x 50mm

PCB厚度

0.6mm~6mm

板边缘间隙

3mm

底部间隙

50mm

顶部间隙

25mm~50 mm可调

板重

同步带传动：≤5Kg，选链轮传动：≤15Kg

性能参数

检查项目

检查项目：高度，面积，体积，偏移，形状

检测不良类型：漏印，少锡，多锡，连锡，偏位，形状不良，异物，沾锡

检查器件

检查速度

Chip:03015及以上；LSI：0.3mm间距及以上；其他：异形原件

200~300ms/Fov

X/Y运动

AC伺服

轨道调宽方式

自动调整+手动调整

运动机构

传送速度

1500mm/秒(Max)

距地面的传送高度

900mm±30mm

传送轨道方向

左 – 右、右 – 左、左 – 左、右 – 右 （出厂前设定）

传输方式

同步带传送（标配）、可选链轮传动

固定轨

前轨道固定

PCB夹持方法

边缘锁定基板夹紧

相机

上部标配：12MP工业相机

分辨率

上部标配：10/15μm（定制要求另说明）

影像参数

镜头

标配：远心镜头 （定制要求另说明）

投影头

双投影头（定制要求另说明）

操作系统

Windows 10中文专业版64位

通信方式

Ethernet，SMEMA

硬件配置

功率要求

AC220V±10%,50/60HZ,1.8kVA

压缩空气要求

4~6Kg/cm2

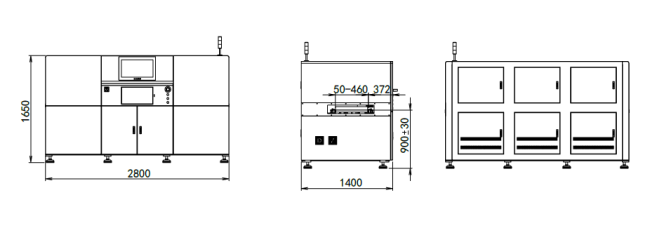

外观尺寸

L(2800mm)×W(1400mm)×H(1650mm)（不含报警灯高度）

机器重量

约2500kg

耐温

同步带传动：≤60℃；链轮传动：≤150℃

相对湿度

25～80%RH4

主要硬件配置表

项目

名称

品牌

数量/套

使用位置

原产地

备注

1

相机

迈德威视

1

CCD取像

中国

2

远心镜头

东正

1

CCD取像

中国

3

光源

华周

1

CCD取像

中国

4

工控机

ADVANTECH/研华

1

工控系统

台湾

5

伺服电机

汇川

3

CCD Y轴Z轴

中国

6

伺服电机驱动器

汇川

3

CCD Y轴Z轴

中国

7

直线电机

线马

2

CCD X轴

中国

8

直线电机驱动器

高创

2

CCD X轴

以色列

9

直线滑轨

HIWIN/上银

10

CCD X 轴Y轴Z轴

轨道调宽

中国台湾

10

传感器

SICK/西克

4

轨道运输传送

德国

11

传感器

OMRON/欧姆龙

9

各轴原点/限位

日本

12

滚珠丝杆

THK

3

CCD X 轴Y轴Z轴

日本

13

漏电断路保护器

三菱

1

工控系统

日本

14

直流接触器

Schneider/施耐德

1

工控系统

法国

15

显示器

HP/惠普

1

工控系统

美国

16

开关电源

明纬

1

工控系统

中国台湾

17

气缸/气管/接头/气动三联件

AirTAC/亚德客

气动元件

机台气动控制系统

中国台湾

18

按钮开关

和泉

按钮

外壳所有按钮

日本

易损件清单

序号

物料编码

名称

规格

单位

常规寿命

备注

1

30300214

橡胶同步带

S3M-1980-10（加厚1mm）

PCS

2年

运输轨道同步带

2

30300272

联轴器

LK18-C44-12-19WP

PCS

2年

XY轴

3

30300270

联轴器

LK18-C39-10-14

PCS

2年

Z轴

4

30400219

光电传感器

EE-SX672A

PCS

2年

XY轴感应器

5

30400221

光电传感器

EE-SX671A

PCS

2年

Z轴感应器

6

30400493

光电传感器

EE-SX674A

PCS

2年

调宽感应器

7

30400109

SICK感应器

GTB6-N1212

PCS

2年

进出板感应

8

30400108

SICK感应器

GTB6-N1241

PCS

2年

停板感应

9

30400319

夹板气缸

MPG16x10S

PCS

150W次

10

30400321

阻挡气缸

MU20x50S

PCS

150W次

11

30400491

电磁阀

4V11006B

PCS

150W次
